Vad är koppar PCB-ark
En koppar-PCB-skiva, även känd som en koppar-Clad Laminate eller Copper-Clad Board, är en typ av Printed Circuit Board (PCB) som har ett lager av koppar fäst vid ett icke-ledande substratmaterial. Detta kopparskikt fungerar som den ledande vägen för elektriska signaler i kretsen.
Relaterad produkt

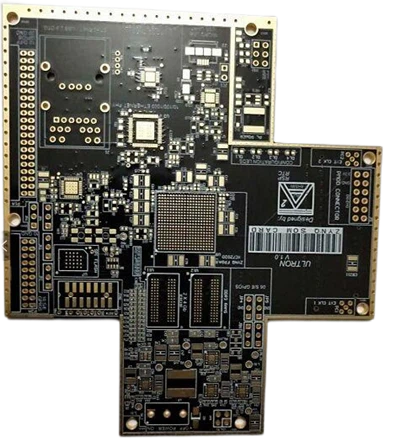

Letar du efter Rogers PCB-tillverkningstjänster? Du har kommit till rätt ställe. På Atlantic är vi specialiserade på att tillhandahålla förstklassig PCB-tillverkning med Rogers-material, kända för sin exceptionella prestanda och tillförlitlighet i krävande tillämpningar.
FR-4 är det mest använda materialet för stela PCB. Du kanske behöver FR-4 kretskort, men du kanske inte är helt säker. Låt oss utforska när FR-4 PCB är det rätta valet genom att jämföra dem med keramiska PCB och metal-core PCB (MCPCBs).

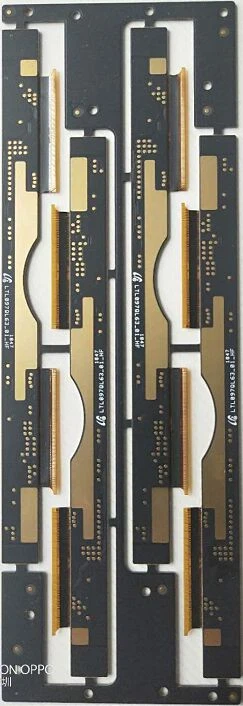

Aluminium PCB Fabrication Service, även känd som Metal Core PCBs (MCPCBs), är ett populärt val för applikationer som kräver överlägsen värmeavledning och hög hållbarhet. Dessa kort är särskilt gynnade i industrier som LED-belysning, kraftomvandlare, fordon och annan högeffektelektronik.

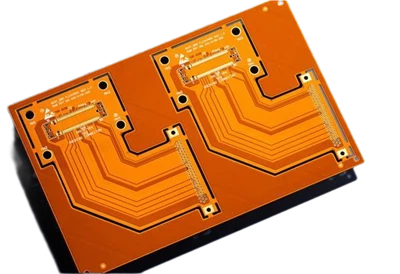

Koppar-PCB-skivor är väsentliga vid tillverkning av högpresterande kretskort (PCB). Dessa ark är kända för sin utmärkta elektriska ledningsförmåga, värmehantering och tillförlitlighet, vilket gör dem till ett föredraget val i olika högteknologiska applikationer.

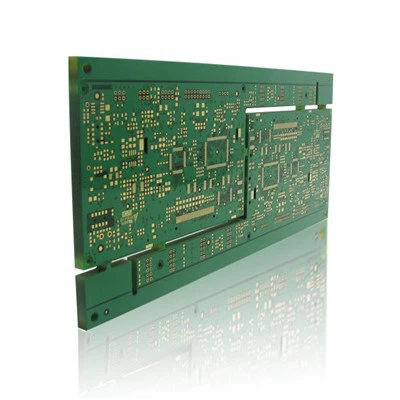

Från prototyp till tillverkning, Atlantic har dig täckt för alla dina behov av flexibla PCB och rigid-flex PCB. Vår omfattande kunskap och erfarenhet av tillverkning av flexibla kretskort ger oss en konkurrensfördel inom PCB-industrin. Vi kräver inga minsta beställningskvantiteter och lovar alltid konkurrenskraftiga priser och oslagbar kundservice.
Fördelar med koppar-PCB-ark
Hög elektrisk ledningsförmåga
Koppar är en utmärkt ledare av elektricitet, vilket säkerställer effektiv och pålitlig signalöverföring över kretskortet.
Överlägsen värmehantering
Koppars höga värmeledningsförmåga möjliggör effektiv värmeavledning, minskar risken för överhettning och förbättrar den totala livslängden för elektroniska komponenter.
Varaktighet
Kopparkretskort är robusta och tål betydande mekanisk påfrestning, vilket gör dem lämpliga för krävande applikationer.
Mångsidighet
Koppar-PCB kan användas i ett brett spektrum av applikationer, från hemelektronik till industriell utrustning.
Hög tillförlitlighet
Tjock koppar PCB antar ultratjock kopparfolie som ledande skikt, som har hög ledningsförmåga och låg resistivitet för att säkerställa kretsens stabilitet och tillförlitlighet.
Stark anti-interferensförmåga
Med stark anti-elektromagnetisk störningsförmåga kan den effektivt hämma störningen av elektromagnetiska vågor och säkerställa kretsens stabilitet.
Hög mekanisk styrka
På grund av användningen av ultratjock kopparfolie som ledande skikt har den hög mekanisk hållfasthet och tål större tryck och stötar.
Hög korrosionsbeständighet
Den har stark korrosionsbeständighet och kan motstå erosion av många kemikalier.
Snabb signalöverföring
Genom att använda extra tjock kopparfolie som ledande skikt, har den låg resistivitet och utmärkt ledningsförmåga och kan ge höghastighetssignalöverföring.
Bra elektromagnetisk skärmningseffekt
Med stark elektromagnetisk skärmningseffekt kan det effektivt minska störningen av elektromagnetiska vågor.
Applicering av koppar-PCB-ark
Konsumentelektronik
Smartphones, surfplattor och andra bärbara enheter förlitar sig på kopparkretskort för sin kompakta och effektiva design.
Industriell utrustning
Koppar-PCB används i maskiner och utrustning som kräver hög tillförlitlighet och prestanda.
Bil
Bilelektronik, inklusive motorstyrenheter och infotainmentsystem, använder kopparkretskort för sin hållbarhet och utmärkta prestanda.
Medicinsk utrustning
Medicinsk utrustning med hög precision är beroende av koppar-PCB för exakt och tillförlitlig drift.
Typer av koppar-PCB-ark
Enkel panel:Delar är koncentrerade på ena sidan och ledningar är koncentrerade på andra sidan. Eftersom ledningarna bara finns på en av sidorna finns det många begränsningar i utformningen av kretsen, så tidiga kretsar använde mest denna typ av kort.
Dubbelsidiga brädor:Båda sidorna är anslutna, och ledningarna på båda sidorna är anslutna via vias. Dubbelsidiga kort är dubbelt så stora som enkelsidiga kort, och ledningarna kan sammanflätas, vilket gör dem lämpliga för mer komplexa kretsar.
Flerlager:För att öka ledningsytan används fler enkelsidiga eller dubbelsidiga kopplingsskivor som limmas ihop genom att man lägger ett isolerande lager mellan varje lager. Antalet skikt i ett flerskiktskort representerar antalet oberoende ledningsskikt, vanligtvis ett jämnt antal, och inkluderar de två yttersta skikten.
Flexibelt tryckt kretskort (flexibelt PCB):Tillverkad av ett flexibelt underlag som kan böjas för att underlätta monteringen av elektriska komponenter. Används i stor utsträckning inom flyg-, militär-, mobilkommunikation och andra områden.
Stel PCB:Tillverkad av botten av papper eller glasduk förimpregnerad med fenol- eller epoxiharts, laminerad och härdad med kopparbeklädd laminat på ena eller båda sidor av ytskiktet.
Rigid-Flex:Kombinerar egenskaperna hos styva och flexibla skivor för att ge större flexibilitet och funktionalitet där det behövs.
Prestandaparametrar för koppar-PCB-ark
Termisk prestanda
Den termiska prestandan hos koppar-PCB utvärderas genom termisk sprickningstid och termisk stresstest. Termisk spricktid är en parameter för att utvärdera brädornas termiska motstånd, medan det termiska spänningstestet simulerar de extrema förhållandena i lödprocessen och kontrollerar om brädorna utsätts för termiska påkänningar på grund av temperaturförändringar som kan skada de strukturella egenskaperna hos material.
Flamskyddande prestanda
Flamhämmande prestanda utvärderas av UL94 brandfarlighetsteststandard, som är uppdelad i tre grader, V-0, V-1 och V-2, varav V-0 klass har högsta flamskyddsprestanda.
Ledningsförmåga
Kopparkretskort har utmärkt ledningsförmåga och kan stödja hög ström och högfrekvent signalöverföring, samt god elektrisk ledningsförmåga och låga resistansvärden.
Värmeavledningsprestanda
Den höga värmeledningsförmågan hos koppar gör det möjligt för tjocka koppar-PCB-skivor att effektivt transportera bort värme från de temperaturkänsliga komponenterna i PCB, vilket håller komponenterna i gott skick.
Mekanisk styrka
Tjocka kopparkretskort har hög mekanisk hållfasthet, vilket gör att mer ledande material kan installeras i ett mindre utrymme och uppnå större mekanisk styrka för kontakterna.
Materialsammansättning av kopparkretskort
Substratlager:Detta är huvuddelen av PCB, vanligtvis med glasfiber som substrat, vilket ger kortets mekaniska styrka och stabilitet.
Kopparfolielager:Substratet är täckt med ett lager av kopparfolie, som fungerar som en ledare för att säkerställa kretskortets elektriska ledningsförmåga. Tjockleken på kopparfolien är vanligtvis 1/3OZ, 1/2OZ, 1OZ, etc. Olika tjocklekar på kopparfolien varierar i ledningsförmåga och värmeavledning.
Kopparbeklädnad:Kopparbeklädnad används för att förbättra konduktiviteten och värmeavledningen av kretskortet för att undvika skador på kortet på grund av hög temperatur.
Borrskikt:Vid PCB-tillverkning måste hål borras för att bilda de nödvändiga kretsanslutningarna.
Utskriftsskikt:Efter borrning skrivs de erforderliga kretsmönstren ut på kretskortet med tryckteknik. Dessutom innehåller PCB-skivans sammansättning några viktiga materialegenskaper som t.ex.
Tg-värde:Detta är glasövergångstemperaturen, en egenskap hos polymerer som påverkar brädets värmebeständighet.
PP ark:Olika typer av PP-skivor har olika hålrum i mitten, vilket påverkar signalledningens dielektriska konstant när den passerar igenom.
RC%:Hartsinnehåll, dvs viktprocenten av harts i arket, påverkar hartsets förmåga att fylla gapet mellan trådarna och tjockleken på det dielektriska skiktet efter att plattan har pressats.
RF%:Hartsflödeshastighet, som återspeglar hartsets fluiditet och påverkar tjockleken på det dielektriska skiktet efter plattan.
YC%:Vikten av flyktiga komponenter som förloras efter torkning av halvhärdad plåt som en procentandel av originalet, vilket påverkar kvaliteten på det dielektriska skiktet efter valsen.
DK-värde och Df:Representerar den dielektriska konstanten och den dielektriska förlustvinkeln för materialet respektive, vilket påverkar signalens utbredningshastighet och förlust.
Produktionsprocessflödet av kopparkretskort inkluderar huvudsakligen följande steg.
PCB layout:Först kommer PCB-tillverkningsfabriken att ta emot CAD-filen från PCB-designföretaget och konvertera den till ett enhetligt format som Extended Gerber RS-274X eller Gerber X2. Sedan kommer ingenjörerna att kontrollera om PCB-layouten är korrekt eller inte. Sedan kommer ingenjören att kontrollera om PCB-layouten överensstämmer med produktionsprocessen och om det finns defekter och andra problem.
Tillverkning av kärnskivor:Rengör de kopparbeklädda skivorna, om det finns damm kan det orsaka kortslutning eller avbrott. Tillverkningen av kärnskivor startar vanligtvis från den centrala kärnskivan, staplas kontinuerligt med kopparfilm och halvhärdad plåt och fixeras sedan.
Överföring av inre PCB-layout:Rengjorda kopparbeklädda skivor kommer att täckas med ett lager ljuskänslig film på ytan, genom den ljuskänsliga maskinen med UV-lampor på kopparfolien på den ljuskänsliga filmen, ljustransparent film under den ljuskänsliga filmen härdas, härdas den ljuskänsliga filmen, den ljustransparenta filmen under den ljuskänsliga filmen härdas. Den ljusgenomsläppliga filmen härdas och den ljusogenomträngliga filmen är inte härdad. Efter att den ohärdade fotografiska filmen har rensats bort, rengörs den ohärdade fotografiska filmen bort med lut, och sedan etsas den oönskade kopparfolien bort med en stark alkali såsom NaOH, och slutligen rivs den härdade fotografiska filmen bort, vilket avslöjar önskad PCB layout linje kopparfolie.
Stansning och kontroll av kärnbräda:Core board produktion framgång, i core board på inriktningen hål, lätt att anpassa med andra råvaror. Kärnkort och andra lager av PCB som pressas ihop kan inte modifieras, så inspektionen är mycket viktig, genom maskinen automatiskt jämfört med PCB-layoutritningarna för att se om det finns något fel.
Laminering:Använda PP-skivans vidhäftningsegenskaper för att binda ledningsskikten till en helhet. Denna process måste ta hänsyn till symmetri för att säkerställa att kortet inte böjs på grund av ojämn belastning under laminering, vilket påverkar PCB-prestanda.
Borrning:Att producera genomgående hål mellan lagren på kretskortet för att uppnå syftet med att ansluta lagren.
Kemisk nedsänkning av koppar:Efter borrning av PCB-kortet i kopparnedsänkningscylindern redoxreaktion inträffar, bildandet av kopparskikt, hålen för metallisering, så att den ursprungliga isolerande substratytan avsatt på koppar, för att uppnå mellanskiktets elektriska anslutning Hålet är metalliserat. Efterföljande plåtplätering, så att kopparn i hålen tjocknade till 5-8um, för att förhindra den tunna kopparn i hålen i den grafiska plätering innan oxidation eller mikroetsning och läckage av substratet.
Yttre torr film och yttre grafisk plätering:Processen för den yttre torra filmen är densamma som för den inre torra filmen. Sedan det yttre lagret av grafisk plätering, hålet och linjen kopparskiktet plätering till en viss tjocklek (20-25um) för att uppfylla de slutliga kraven på tjocklek på PCB-kortets koppar. Och kommer inte att användas på brädets yta av kopparetsning, vilket avslöjar den användbara linjegrafiken.
Lödmask:Den sista lödmaskbehandlingen för att slutföra produktionen av PCB-skivor.
